Fasermodule für Licht- und Laserübertragung
Fasermodule eröffnen unzählige Anwendungen, um Anforderungen zu erfüllen, Licht von einer Quelle zu einer optischen Bank oder von einer Quelle zu einem Arbeitsbereich zu leiten, wo dann eine andere Aufgabe mit dem Licht erfüllt werden kann. Abgesehen von Faserkabeln (bei denen eine einzelne Faser verwendet wird) gibt es eine Reihe von Faserbündelkonfigurationen oder -ausführungen (typischerweise von zwei bis zu ein paar tausend Fasern pro Bündel), die für die Lichtübertragung verwendet werden, darunter:
- Lichtverteiler
- Lichtkombinatoren
- V-Nut-Module
- Faser-Matrix-Module

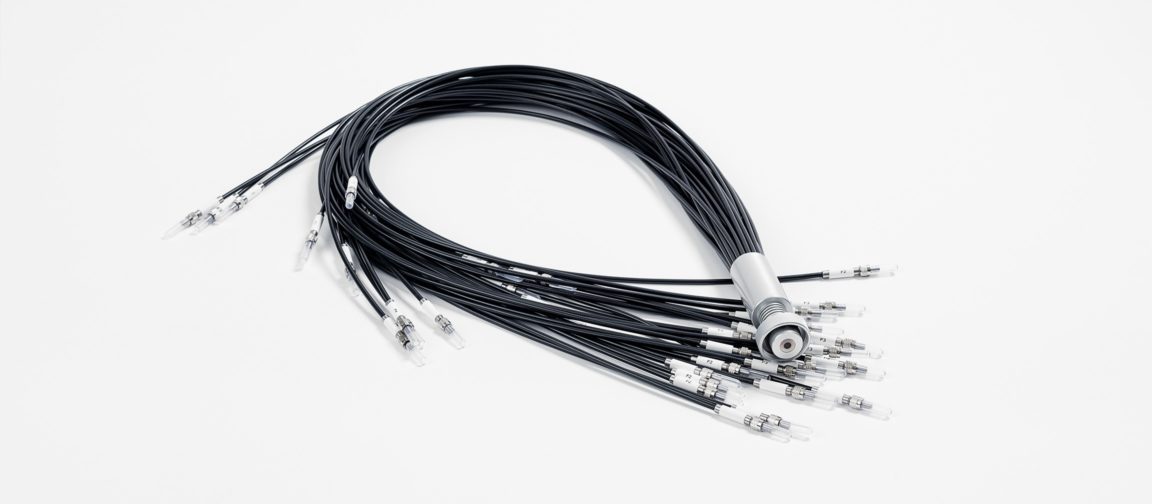

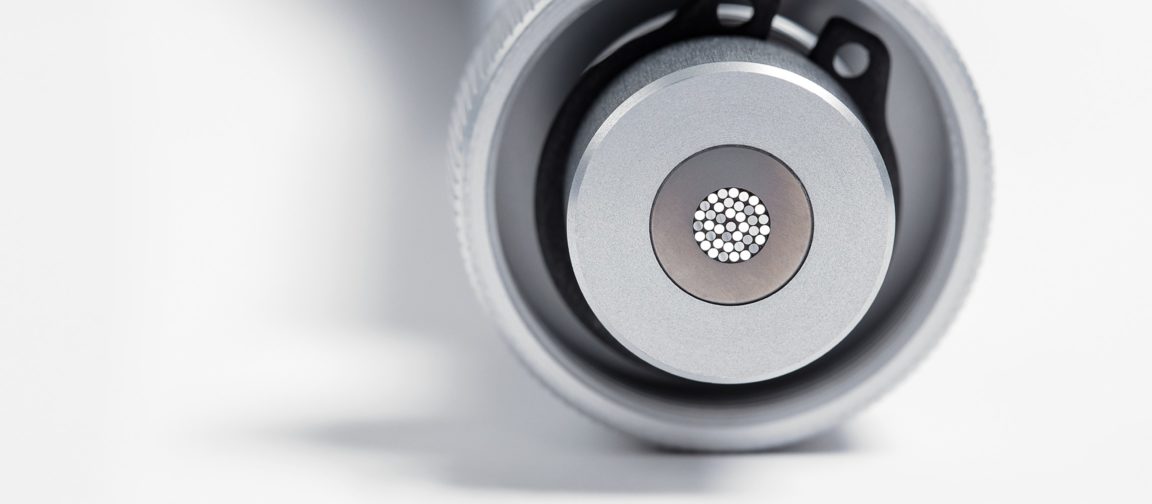

Mit einem optischen Lichtverteiler kann das Licht von einem einzigen Eingang auf eine beliebige Anzahl von Ausgängen aufgeteilt werden, von 2 bis zu 1000. Der einfachste faseroptische Lichtverteiler ist ein Bündel mit einem gemeinsamen Ende auf der Eingangsseite und zwei Ausgängen. Die Fasern am gemeinsamen Ende sind zufällig angeordnet, um sicherzustellen, dass die Fasern, die zu jedem Ausgang gehen, gleichmäßig über den aktiven Durchmesser des Eingangs verteilt sind. Durch die zufällige Anordnung wird sichergestellt, dass die Energie vom Eingang gleichmäßig an jedem Ausgang verteilt wird, mit nur ein paar Prozentpunkten Unterschied.
Fasern mit gemeinsamem Ende können auf Wunsch des Kunden auch in kundenspezifische Segmente aufgeteilt werden. Auf diese Weise kann das Licht vom Eingang asymmetrisch aufgeteilt werden, z. B. 30 % / 70 %, 60 % / 40 %, usw.
In der Skizze unten sehen Sie den Aufbau eines typischen Gabellichtverteilers, und in der unteren linken Ecke der Skizze sehen Sie die Zufalls- und Segmentierungsmuster.
Es ist möglich, dieselben Baugruppen in umgekehrter Richtung zu verwenden – also mehrere Eingänge zu verwenden, um Licht an einem gemeinsamen Ausgang zu kombinieren. Kombinatoren haben mehrere Hauptzwecke, darunter:
- Verwendung mehrerer Lichtquellen, um die Gesamtleistung zu erhöhen
- Kombination verschiedener Lichtwellenlängen am Ausgang
- Nutzung verschiedener Lichtwellenlängen an einem einzigen Ausgang

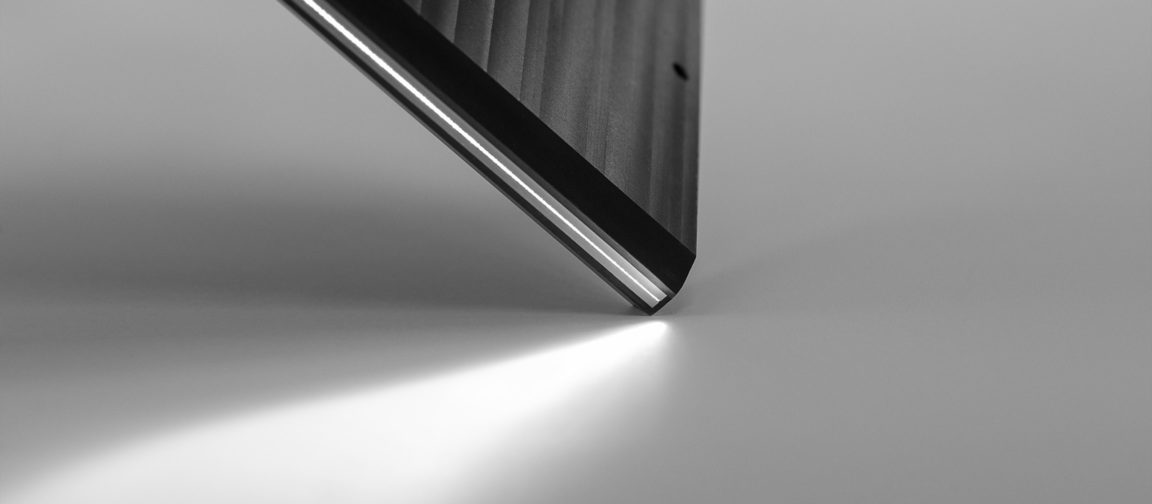

Das nächste Bild zeigt eine Faseranordnung mit 297 in einer Matrix angeordneten Fasern (ein Faserarray), mit einer Fasermatrix von 10 x 20 mm und einem Abstand zwischen den einzelnen Fasern von 0,5 mm
Die Siliziumdioxid/Siliziumdioxid-Stufenindex-Multimodefasern, die wir herstellen und in unseren Herstellungsprozessen für Faserbaugruppen verwenden, können für folgende Zwecke eingesetzt werden:
- UV-VIS
- VIS-NIR
- UV-VIS-NIR
Unser Team hilft Ihnen bei der Auswahl der besten Faser für die von Ihnen benötigten Wellenlängen und ermöglicht es Ihnen, die Faserstruktur und die verwendeten Materialien, die Dicke des F-dotierten reflektierenden Mantels und die numerische Apertur (NA) der Faser zu spezifizieren, alles in einer Linie mit den besonderen Bedingungen und Anforderungen Ihrer Anwendung.
Lightguide ist ein vertikal integriertes Unternehmen, das Ihnen die Freiheit gibt, eine Baugruppe zu entwickeln, die gemeinsam mit Ihnen entworfen wird und die perfekt zu Ihrem Spektrometer passt. Lightguide übernimmt alles, vom Design bis zur Produktion, was es uns ermöglicht, in kurzer Zeit zu produzieren und zu liefern. Wir führen alle für den Kunden kritischen Schritte intern durch, darunter:
- Design und F&E
- Prototypenentwicklung
- Faserziehen
- Präzisionsmechanik
- Montage und Serienproduktion
